燒成工藝的控制是保證紫砂器品質和外觀色澤效果的重要環節。燒成工藝的控制包括：裝窯、窯內氣氛、溫度、溫差等多種工藝控制。恰到好處的燒成決定着紫砂器的最終表現，能充分展現泥土與火焰的多種藝術效果。
裝窯
首先，把紫砂坯件裝入匣缽或棚板等承載物。在以煤或柴等作燃料的明焰窯中，匣缽能起到隔焰的作用，避免產生火刺及表面色澤不光潔等缺陷，並且起到承裝與支架作用，提高裝窯密度。
窯內氣氛對燒成的影響
窯內燒成氣氛的性質，是以800-900℃以上高溫階段燃燒產物中遊離氧及還原成分的平均含量核定。
一般遊離氧含量在8-10%時為強氧化氣氛；遊離氧含量在4%-5%時為普通氧化氣氛；遊離氧含量小於1%，一氧化碳含量在2%-5%時為弱還原氣氛，而一氧化碳含量在5%-7%時為還原氣氛。
同一泥料，在不同的燒成氣氛下，產生的色澤效果會發生變化，如紫泥在氧化氣氛呈現紫紅，紫褐、深紫等色，在還原氣氛中則呈現多種青黑色調。
窯內溫度對燒成的影響
作品燒成不僅與燒成氣氛有關還與燒成溫度密切相關。泥料的顆粒越細，顆粒比越小，則越易於燒結，反之燒結溫度會高一些。在燒結溫度範圍內，溫度越高，燒結度也越高，收縮率也隨之越大。
紫砂器在正常的燒成氣氛中，隨着溫度的變化，胎質呈色也會產生深淺不一的色調變化。溫度對紫砂器色澤的影響，主要體現在紫砂坯件從開始燒結到過燒軟化溫度範圍內，通過適當改變燒成溫度及升溫速率曲線對紫砂器外觀色澤進行改變。
燒成良好的紫砂器胎質緻密，色澤溫潤，叩之聲音堅實。當窯溫過火時，紫砂器外表有燒焦感，容易產生毛躁，還會起小小的爆裂痕迹，甚至產生變形、起泡等缺陷；並且胎質極為緻密，透氣性和吸水性也會變差。敲擊時，音頻很高，類似於敲擊瓷器的聲音。
當窯溫欠火，紫砂器未達到燒結溫度，則色調灰淺，似乎矇著一層薄霧，胎質也比較疏鬆，色澤不潔。敲擊時聲音比較低沉，暗啞，如瓦罐類陶器。
窯變
窯變最初是紫砂坯件在燒制的過程中，由於意外狀況而造成的表面火跡斑紋或色澤不統一的燒次現象。這種在燒成中形成的光斑和明暗色澤的自然過渡，有事會有一種特殊的意境，形成了紫砂器獨特的一種藝術風格。
成功的窯變作品都具有一個共同特點：燒成後紫砂器色澤自然、和諧、畫面意境富有情趣。
窯變大體分為以下四種狀況：
火刺：
指入窯時匣缽破損或裝窯不慎；導致燒成時高溫旺火不斷直接射入，在紫砂器便面形成了一種火跡斑紋的現象。
落灰：
指裝窯時坯件還未使用匣缽裝套，燒成時顏料灰燼散落後，殘留在坯件表面而留下的痕迹。
飛釉：
指紫砂器與帶釉的粗陶混合燒制，未使用匣缽裝套，粗陶的釉料在氣化時和松油並濺揮發，附着在紫砂器上形成的飛釉現象。明代以前，因紫砂壺和缸、瓮等粗陶混燒，比較常見這種現象。
捂灰：
指在燒制時以其他介質進行人為地控制窯變，使紫砂器變色均勻的一種燒成工藝。

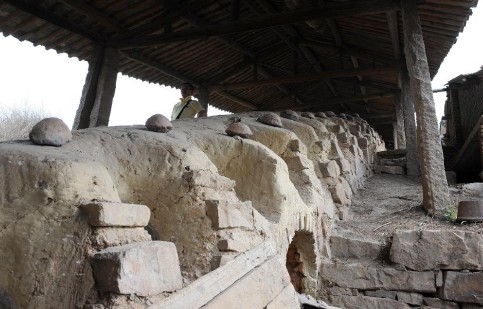

早期的捂灰是把紫砂器裝入匣缽內，在其內外用礱糠等塞滿整個匣缽，遮蓋封閉後，把匣缽裝在龍窯最底部進行燒制。
【文竹寄語】：
正確的態度，會把你帶向正確的路。
